Centrala wentylacyjna - jak działa i z czego się składa? Budowa i zasada działania

Centrala wentylacyjna jest podstawowym elementem systemu HVAC odpowiedzialnym za przygotowanie i dostarczenie powietrza do budynku. Jej zadaniem nie jest wyłącznie wymiana powietrza, ale również jego filtracja, regulacja temperatury, kontrola wilgotności oraz zapewnienie odpowiednich parametrów przepływu.

Aby zrozumieć pracę instalacji wentylacyjnej, warto przeanalizować budowę oraz zasadę działania samej centrali.

Nieprawidłowa praca jednej sekcji centrali może wpływać na cały system - od jakości powietrza po zużycie energii.



Zasada działania centrali wentylacyjnej

W uproszczeniu centrala realizuje cztery główne procesy:

1. Pobiera powietrze zewnętrzne.

2. Oczyszcza je z zanieczyszczeń.

3. Doprowadza do wymaganych parametrów (temperatura, wilgotność).

4. Tłoczy je do instalacji kanałowej.

Równolegle usuwa powietrze zużyte z budynku, a w wielu przypadkach odzyskuje z niego energię (rekuperacja).

Centrala nie jest pojedynczym urządzeniem, lecz zespołem sekcji funkcjonalnych zamkniętych w jednej obudowie.



Podstawowe sekcje centrali wentylacyjnej

Sekcja filtracji

Pierwszym elementem jest filtracja. W zależności od projektu stosuje się:

• filtr wstępny (prefiltr),

• filtr dokładny,

• w obiektach specjalnych - dodatkowe stopnie filtracji.

Filtracja chroni instalację oraz zapewnia wymaganą jakość powietrza nawiewanego.

Ile kosztuje wymiana filtrów w centrali wentylacyjnej?

Sekcja odzysku ciepła

W nowoczesnych centralach stosuje się wymienniki:

• krzyżowe,

• przeciwprądowe,

• obrotowe.

Ich zadaniem jest odzysk energii z powietrza wywiewanego i przekazanie jej do powietrza nawiewanego. Ogranicza to zużycie energii i poprawia bilans cieplny budynku.

Sekcja nagrzewnicy i chłodnicy

Nagrzewnica podnosi temperaturę powietrza w okresie zimowym, natomiast chłodnica obniża ją latem. Mogą to być:

• wymienniki wodne,

• elektryczne,

• freonowe.

W tej sekcji często zachodzi również proces osuszania powietrza (kondensacja wilgoci).

Wentylatory

Wentylator nawiewny i wywiewny odpowiadają za transport powietrza w instalacji. Ich charakterystyka wpływa na:

• dostępny spręż,

• zużycie energii,

• stabilność pracy systemu (szczególnie przy regulacji VAV).

Sekcja automatyki

Czujniki i siłowniki sterują:

• temperaturą,

• przepływem,

• wilgotnością,

• różnicą ciśnień (ΔP).

Automatyka zapewnia stabilne parametry pracy oraz reakcję na zmienne obciążenie instalacji.

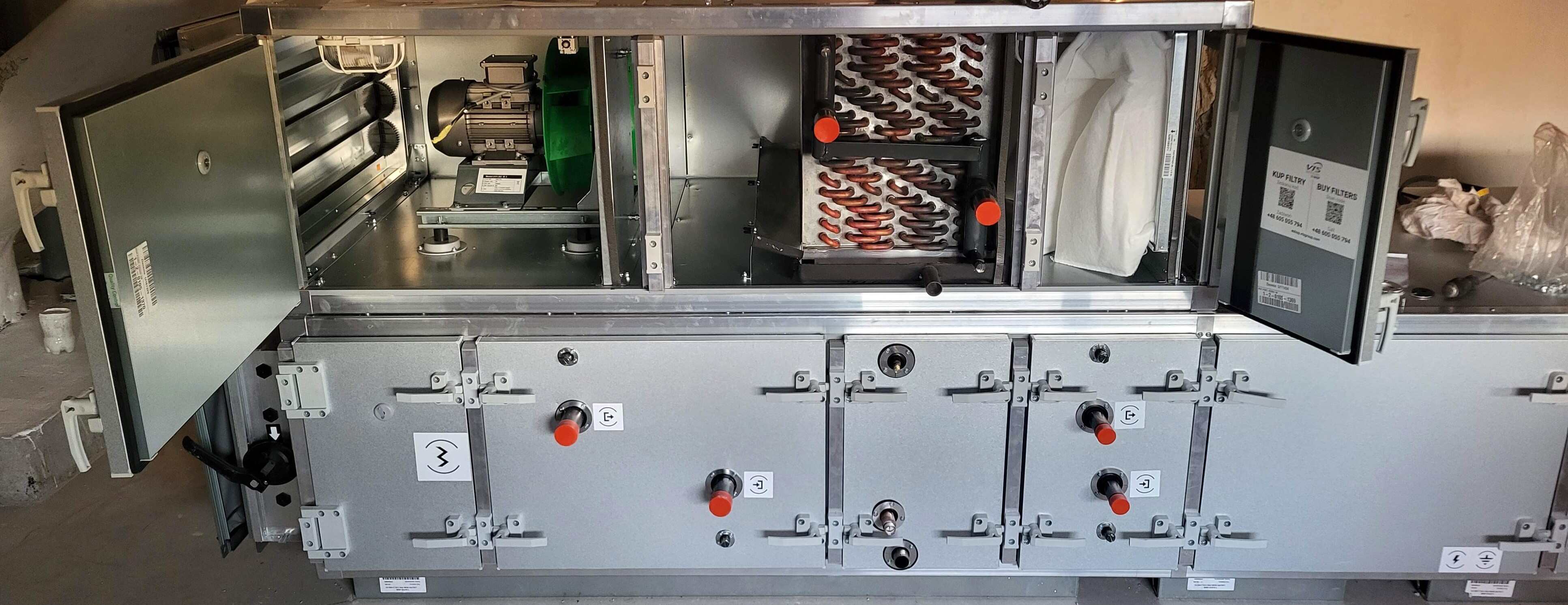

Schemat przykładowej centrali wentylacyjnej z podziałem na sekcje funkcjonalne.



Sekcja	Funkcja	Wpływ na system
Filtracja	oczyszczanie powietrza	ΔP, jakość powietrza
Wymiennik	odzysk ciepła	zużycie energii
Nagrzewnica/Chłodnica	regulacja temperatury	komfort
Wentylator	transport powietrza	spręż, energia
Automatyka	sterowanie	stabilność



Jak poszczególne sekcje wpływają na siebie?

Centrala wentylacyjna to układ współzależny. Przykładowo:

• wzrost ΔP na filtrze wpływa na punkt pracy wentylatora,

• zmiana przepływu zmienia efektywność odzysku ciepła,

• niewłaściwa regulacja chłodnicy może powodować nadmierną kondensację.

Dlatego analiza centrali powinna obejmować cały układ, a nie pojedynczą sekcję.



Najczęstsze błędy eksploatacyjne

• pomijanie kontroli filtrów,

• brak czyszczenia tac ociekowych,

• niedostosowanie nastaw automatyki,

• brak rezerwy sprężu przy modernizacji,

• wymiana elementów bez analizy całego układu.

W praktyce większość problemów wynika nie z konstrukcji urządzenia, lecz z niewłaściwej eksploatacji.



Centrala jako element systemu, nie samodzielne urządzenie

Centrala nie działa w oderwaniu od instalacji kanałowej, przepustnic, systemu regulacji i odbiorników powietrza. Jej efektywność zależy od:

• poprawnego doboru,

• właściwego montażu,

• regularnego serwisu,

• monitorowania parametrów pracy.



Przegląd centrali wentylacyjnej - kiedy jest konieczny?

Centrala wentylacyjna może pracować poprawnie pod względem wydajności, a jednocześnie stopniowo tracić sprawność energetyczną i higieniczną. W praktyce wiele problemów wynika nie z konstrukcji urządzenia, lecz z braku okresowej kontroli poszczególnych sekcji.

Przegląd techniczny warto rozważyć w szczególności, gdy:

• obserwowany jest wzrost zużycia energii,

• ΔP na filtrach rośnie szybciej niż przewidywano,

• system VAV pracuje niestabilnie,

• pojawiają się skargi na jakość powietrza,

• planowana jest modernizacja instalacji.

Regularny przegląd pozwala wykryć problemy zanim wpłyną na koszty energii i awarie instalacji.



Zakres przeglądu centrali

Rzetelna ocena obejmuje nie tylko wymianę filtrów, ale analizę całego układu:

• kontrolę sekcji filtracyjnej i pomiar rzeczywistego ΔP,

• ocenę szczelności montażu filtrów,

• weryfikację pracy wentylatorów i punktu pracy,

• kontrolę wymiennika odzysku ciepła,

• ocenę sekcji chłodzenia i odpływu kondensatu,

• sprawdzenie nastaw automatyki.

Celem przeglądu nie jest wymiana komponentów „na wszelki wypadek”, lecz utrzymanie stabilnych parametrów pracy instalacji i ograniczenie kosztów eksploatacyjnych.



Sprawdź stan swojej centrali wentylacyjnej

Jeśli:

• instalacja zużywa więcej energii,
• parametry powietrza są niestabilne,
• planujesz modernizację,

Wykonamy przegląd techniczny i ocenę pracy centrali HVAC – kontakt
