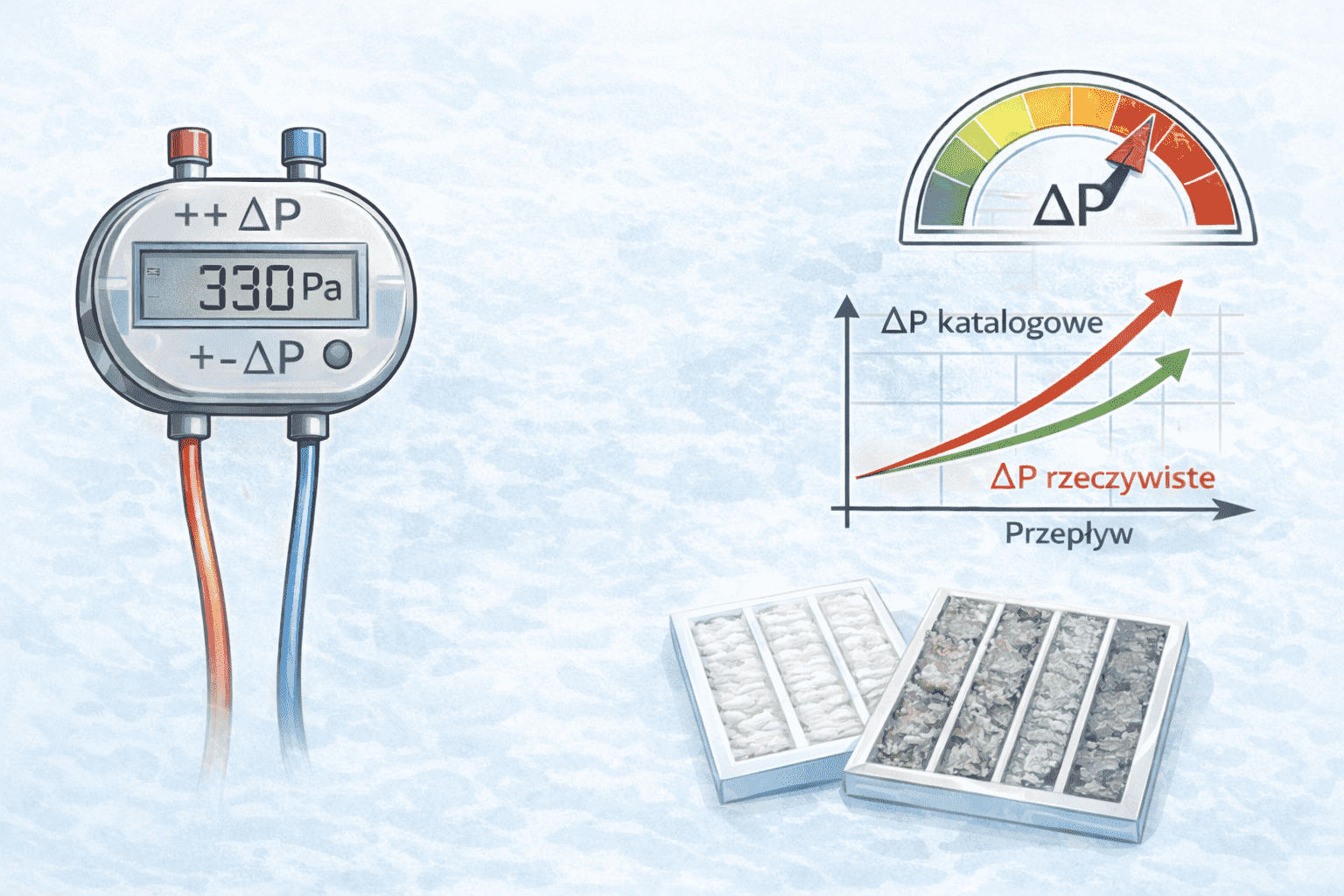

Spadek ciśnienia (ΔP) podawany w kartach technicznych filtrów powietrza jest jednym z podstawowych parametrów branych pod uwagę przy projektowaniu instalacji HVAC. W praktyce eksploatacyjnej często okazuje się jednak, że rzeczywisty opór filtra odbiega od wartości katalogowej – czasem nieznacznie, a czasem w sposób istotny dla pracy całego układu.

Skąd biorą się te różnice?



W praktyce różnice ΔP mogą oznaczać wyższe zużycie energii, spadek wydajności wentylacji i błędną pracę automatyki.

Jeśli obserwujesz rozbieżności – warto je zweryfikować → kontakt / audyt



Warunki laboratoryjne vs rzeczywista instalacja

Parametry katalogowe określane są w warunkach testowych:

• ustalona prędkość przepływu,

• równomierny rozkład powietrza,

• czyste medium filtracyjne,

• stabilna temperatura i wilgotność.

W instalacji rzeczywistej niemal nigdy nie występują idealne warunki przepływu. Pojawiają się:

• turbulencje,

• nierównomierne obciążenie powierzchni filtra,

• lokalne przyspieszenia strumienia powietrza.

Już sama geometria sekcji filtracyjnej może powodować różnice w pomiarze ΔP.



Nierównomierny rozkład przepływu

W praktyce często obserwuje się:

• brak komory wyrównawczej przed filtrem,

• zbyt małą odległość między wentylatorem a sekcją filtrów,

• nieszczelności powodujące obejścia powietrza.

W takich warunkach część powierzchni filtra jest przeciążona, a część pracuje poniżej nominalnego przepływu. Powoduje to wzrost lokalnych oporów oraz szybsze narastanie ΔP.



Zobacz też: ile kosztuje wymiana filtrów w centrali wentylacyjnej.



Wilgotność i rzeczywiste zanieczyszczenia

Medium filtracyjne w warunkach podwyższonej wilgotności może zmieniać swoje właściwości:

• wzrost masy zatrzymanych cząstek,

• częściowe zlepianie struktury włókien,

• zwiększona retencja wody.

Dodatkowo pył w środowisku przemysłowym znacząco różni się od pyłu testowego używanego podczas badań normowych. W efekcie krzywa narastania oporu w czasie może odbiegać od przewidywanej.



Różnice między producentami

Dwa filtry o tej samej klasie skuteczności mogą mieć:

• różną powierzchnię czynną,

• inną strukturę medium,

• odmienne usztywnienie kieszeni lub plis,

• inną jakość ramy i uszczelnień.

Klasa filtracji nie określa bezpośrednio charakterystyki oporowej. ΔP zależy od konstrukcji filtra, a nie wyłącznie od klasy skuteczności.



Błędy montażowe i pomiarowe

Częstą przyczyną rozbieżności są:

• nieszczelności montażowe,

• brak właściwego docisku ramy,

• nieprawidłowe umiejscowienie króćców pomiarowych,

• zabrudzone lub nieskalibrowane czujniki ΔP.

W takich przypadkach różnica nie wynika z filtra, lecz z instalacji lub systemu pomiarowego.



ΔP początkowe a ΔP eksploatacyjne

Wartość katalogowa dotyczy czystego filtra. W rzeczywistości już po kilku dniach pracy filtr zaczyna gromadzić cząstki, co powoduje:

• wzrost oporu,

• zmianę charakterystyki przepływu,

• wpływ na punkt pracy wentylatora.

W instalacjach bez rezerwy sprężu nawet niewielkie odchylenia mogą skutkować spadkiem wydajności.



Konsekwencje dla pracy instalacji

Rozbieżność ΔP może prowadzić do:

• niedoszacowania sprężu wentylatora,

• zwiększonego zużycia energii,

• niestabilnej pracy systemów VAV,

• zaburzeń równowagi instalacji.

Instalacja może spełniać założenia projektowe w teorii, ale w praktyce pracować poza optymalnym punktem pracy wentylatora.

Powiązany temat: dlaczego centrala traci wydajność po kilku miesiącach.



Podsumowanie

ΔP z katalogu jest wartością odniesienia, a nie gwarancją rzeczywistego oporu w instalacji. Różnice wynikają z warunków przepływu, jakości montażu, charakteru zanieczyszczeń oraz konstrukcji samego filtra.

Dlatego przy analizie pracy systemu HVAC należy uwzględniać nie tylko dane producenta, ale również:

• warunki lokalne,

• sposób montażu,

• rzeczywiste pomiary eksploatacyjne.

Weryfikacja parametrów w trakcie pracy instalacji pozwala uniknąć błędnych wniosków oraz niepotrzebnych modernizacji.



Najczęstszy błąd w praktyce

W wielu instalacjach problem ΔP błędnie przypisuje się filtrowi, podczas gdy rzeczywistą przyczyną są:

• zaburzony przepływ powietrza,
• błędne pomiary,
• niewłaściwa regulacja instalacji.

Efekt: niepotrzebna wymiana filtrów lub kosztowna modernizacja, która nie rozwiązuje problemu.



Kiedy warto wykonać audyt ΔP instalacji HVAC?

Rozbieżności między wartością katalogową a rzeczywistym spadkiem ciśnienia nie zawsze oznaczają błąd doboru filtra. Często są sygnałem, że instalacja pracuje poza optymalnym zakresem.

Audyt ΔP warto rozważyć w szczególności, gdy:

• rzeczywisty spręż wentylatora jest wyższy niż zakładany,

• obserwuje się spadek wydajności przy nominalnych nastawach,

• filtry zużywają się szybciej niż przewidywano,

• system VAV wykazuje niestabilność,

• planowana jest modernizacja centrali.

Wczesna analiza pozwala odróżnić problem filtracyjny od problemu regulacyjnego lub montażowego.

W wielu przypadkach już jednorazowa analiza pozwala obniżyć zużycie energii i ustabilizować pracę systemu bez ingerencji w instalację.



Zakres technicznej weryfikacji ΔP

Rzetelny przegląd nie ogranicza się do odczytu pomiaru. Powinien obejmować:

• kontrolę lokalizacji punktów pomiarowych,

• weryfikację szczelności sekcji filtracyjnej,

• ocenę rozkładu przepływu przed filtrem,

• analizę charakterystyki wentylatora względem rzeczywistego obciążenia,

• ocenę jakości zastosowanego medium filtracyjnego.

Dopiero zestawienie tych elementów pozwala określić, czy źródłem rozbieżności jest filtr, instalacja czy sposób regulacji.



Dlaczego audyt ΔP ma znaczenie ekonomiczne?

Niewielki wzrost oporu może powodować:

• wzrost poboru mocy wentylatora,

• przesunięcie punktu pracy poza zakres sprawności,

• skrócenie żywotności filtrów,

• nadmierne obciążenie automatyki regulacyjnej.

W wielu przypadkach korekta przepływu lub zmiana konstrukcji filtra przynosi większy efekt niż zwiększenie mocy wentylatora.



Przegląd techniczny sekcji filtracyjnej

Oferujemy okresową weryfikację pracy sekcji filtracyjnej wraz z analizą rzeczywistego ΔP instalacji.
Zakres przeglądu obejmuje:

• kontrolę punktów pomiarowych i czujników różnicy ciśnień,

• ocenę szczelności montażu filtrów,

• analizę rozkładu przepływu przed sekcją filtracyjną,

• weryfikację charakterystyki pracy wentylatora względem obciążenia,

• ocenę zużycia medium filtracyjnego.
