Filtr kieszeniowy, który "prawie pasuje", to jeden z najdroższych błędów w serwisie wentylacji: nieszczelność na krawędzi ramy powoduje, że część powietrza omija medium filtracyjne, a zamówienie trzeba powtarzać. Poniżej opisujemy, co zmierzyć, jak to zrobić i jakie dane podać przy zamówieniu filtra na wymiar.
Najpierw sprawdź, czy wymiary nie są już podane
Zanim sięgniesz po miarkę, obejrzyj ramę starego filtra i jego opakowanie. Producenci zwykle umieszczają na ramie lub etykiecie wymiary, klasę filtracji i liczbę kieszeni. Dane znajdziesz też na tabliczce znamionowej centrali. Jeśli są czytelne, zrób zdjęcie. W wielu przypadkach to wystarczy, a pomiar służy już tylko do potwierdzenia.
Które wymiary trzeba podać

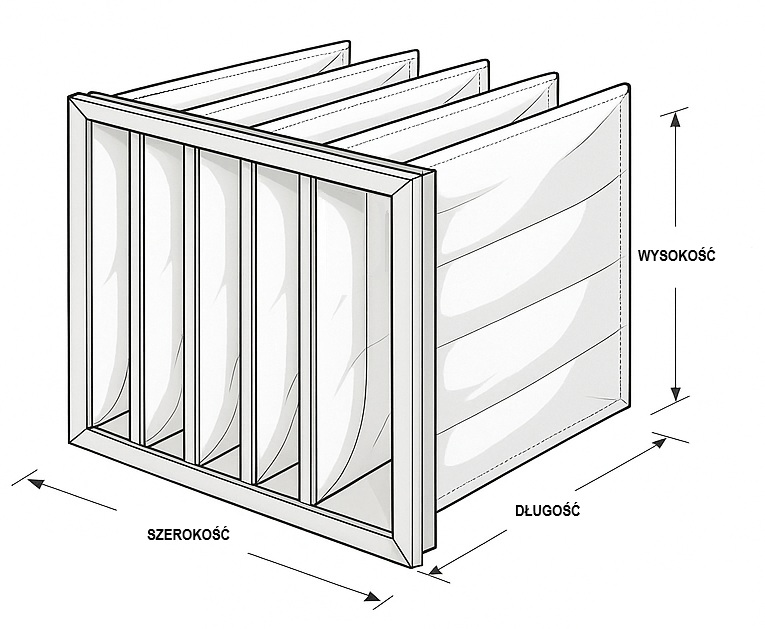

Przy filtrze kieszeniowym liczą się następujące parametry:
- szerokość i wysokość ramy czołowej - wymiar zewnętrzny ramy, w którą wchodzą kieszenie,
- długość (głębokość) kieszeni - odległość od ramy czołowej do końca kieszeni, mierzona wzdłuż przepływu powietrza,
- liczba kieszeni - policz je osobno, bo wpływa na powierzchnię filtracyjną,
- klasa filtracji - jeśli chcesz zachować dotychczasową, podaj ją z etykiety (więcej w artykule o klasyfikacji filtrów powietrza).
Wszystkie wymiary podawaj w milimetrach.
Jak odczytać zapis wymiarów filtra
W ofercie TECHMES wymiary zapisujemy w postaci, na przykład, 592/592/360/6k. Oznacza to ramę o wymiarach 592 × 592 mm, kieszenie o długości 360 mm i sześć kieszeni. Inni producenci mogą stosować inną kolejność albo skróty, dlatego przy zamówieniu opisz wymiary słowami: szerokość, wysokość, długość kieszeni, liczba kieszeni.
Jak zmierzyć filtr krok po kroku
- Wyjmij filtr z centrali i połóż go płasko na stole ramą do góry.
- Zmierz szerokość i wysokość ramy, a nie kieszeni. Kieszenie w zużytym filtrze są zwykle sflaczałe i zdeformowane, więc ich pomiar da zawyżony lub zaniżony wynik.
- Zmierz długość kieszeni od płaszczyzny ramy do ich końca, układając filtr tak, aby kieszenie były rozprostowane.
- Policz kieszenie.
- Zanotuj sposób, w jaki filtr był zamocowany: w prowadnicach, w ramie dociskowej, z kołnierzem.
- Zrób zdjęcie filtra od frontu, z boku oraz zdjęcie etykiety.
Zmierz też miejsce, a nie tylko filtr
Pomiar starego filtra mówi, co do tej pory było zamontowane, ale nie zawsze to, co pasuje. Jeśli filtr był dobrany niepoprawnie albo ktoś wcześniej zastosował zamiennik o innym rozmiarze, kopiowanie jego wymiarów powiela błąd. Warto więc zmierzyć również otwór montażowy w sekcji filtracyjnej oraz dostępną głębokość za ramą, żeby kieszenie nie opierały się o ścianę lub kolejną sekcję centrali.
Najczęstsze błędy przy pomiarze
- mierzenie kieszeni zamiast ramy,
- mylenie wymiaru ramy z wymiarem otworu montażowego,
- pomiar zdeformowanego, mokrego lub mocno zabrudzonego filtra bez jego rozprostowania,
- pominięcie długości kieszeni lub ich liczby,
- podanie wymiarów w różnych jednostkach (centymetry i milimetry w jednej wiadomości),
- założenie, że filtr "tej samej klasy" automatycznie będzie pasował do ramy innego producenta.
Kiedy lepiej wysłać zdjęcie lub tabliczkę niż same liczby
Zdjęcie przydaje się zawsze, a szczególnie wtedy, gdy rama ma nietypowy kształt, kołnierz, dodatkowe uszczelki albo gdy etykieta jest nieczytelna. Zdjęcie ramy z boku pozwala od razu zobaczyć sposób mocowania, którego trudno się domyślić z samych wymiarów. Jeśli nie możesz zmierzyć filtra, przyślij zdjęcie tabliczki znamionowej centrali lub podaj jej model. W wielu przypadkach to wystarczy do dopasowania filtra.
Czy zmieniać klasę filtra przy okazji zamówienia?
Zamówienie na wymiar to dobry moment, żeby ocenić, czy dotychczasowa klasa jest właściwa. Pamiętaj jednak, że zmiana klasy zmienia opór przepływu, a wraz z nim obciążenie wentylatora, o czym piszemy w artykule o ΔP rzeczywistym i katalogowym. Jeśli instalacja nie ma prefiltra, rozważ układ opisany w artykule o dwustopniowej filtracji HVAC. Więcej o doborze znajdziesz w poradniku doboru filtra do centrali, a o wyborze między produktem oryginalnym a zamiennikiem w artykule oryginalne czy zamienne filtry powietrza.
Co podać przy zamówieniu filtra na wymiar
- szerokość i wysokość ramy w mm,
- długość kieszeni w mm,
- liczbę kieszeni,
- rodzaj ramy i sposób montażu,
- klasę filtracji (lub informację, że chcesz ją zmienić),
- liczbę sztuk,
- zdjęcia filtra i etykiety oraz, jeśli to możliwe, model centrali lub zdjęcie tabliczki znamionowej.
TECHMES produkuje filtry kieszeniowe na wymiar w klasach G4, M5, M6, F7 i F9, także do central takich producentów jak VTS, Klimor, Frapol, Systemair, Komfovent i Vents. Filtry niestandardowe realizujemy zazwyczaj w 2-5 dni roboczych. Pełną ofertę znajdziesz w kategorii filtry kieszeniowe. Jeśli nie masz pewności co do któregoś wymiaru, skontaktuj się z nami lub napisz na sklep@techmes.com, a pomożemy go potwierdzić przed zamówieniem.
Który wymiar filtra kieszeniowego jest najważniejszy?
Wszystkie podstawowe wymiary są istotne: szerokość i wysokość ramy decydują o szczelnym osadzeniu, a długość kieszeni o tym, czy filtr zmieści się w sekcji centrali. Liczba kieszeni wpływa na powierzchnię filtracyjną.
Czy mierzyć ramę, czy kieszenie?
Zawsze ramę. Kieszenie w używanym filtrze są odkształcone, więc nie nadają się do pomiaru szerokości i wysokości.
Czy mogę podać wymiary w centymetrach?
Lepiej w milimetrach, bo tak podaje się wymiary filtrów. Jeśli podasz inną jednostkę, zaznacz to wyraźnie, żeby uniknąć pomyłki.
Co zrobić, jeśli na filtrze nie ma etykiety?
Zmierz ramę i kieszenie według opisu powyżej, policz kieszenie i prześlij zdjęcia filtra z kilku stron. Możesz też podać model centrali lub przesłać zdjęcie jej tabliczki znamionowej. Na tej podstawie można potwierdzić parametry przed zamówieniem.
Czy filtr tej samej klasy od innego producenta będzie pasował?
Nie zawsze. Klasa filtracji nie określa wymiarów ani konstrukcji ramy, dlatego przy zmianie producenta warto porównać wszystkie parametry, nie tylko klasę.
