Siłowniki BELIMO to jeden z najczęściej stosowanych elementów automatyki w instalacjach wentylacyjnych i klimatyzacyjnych. Mimo że montaż wydaje się prosty, błędy przy doborze lub podłączeniu zdarzają się regularnie i potrafią skutecznie uprzykrzyć życie serwisantowi. W tym artykule zebraliśmy to, co w praktyce warto wiedzieć przed zamówieniem i montażem.
Czym właściwie jest siłownik i co napędza?
Siłownik to urządzenie wykonawcze, które przekształca sygnał elektryczny w ruch mechaniczny - obrotowy lub liniowy. W instalacjach HVAC napędza przede wszystkim:
- zawory regulacyjne (woda grzewcza, chłodnicza, CWU),

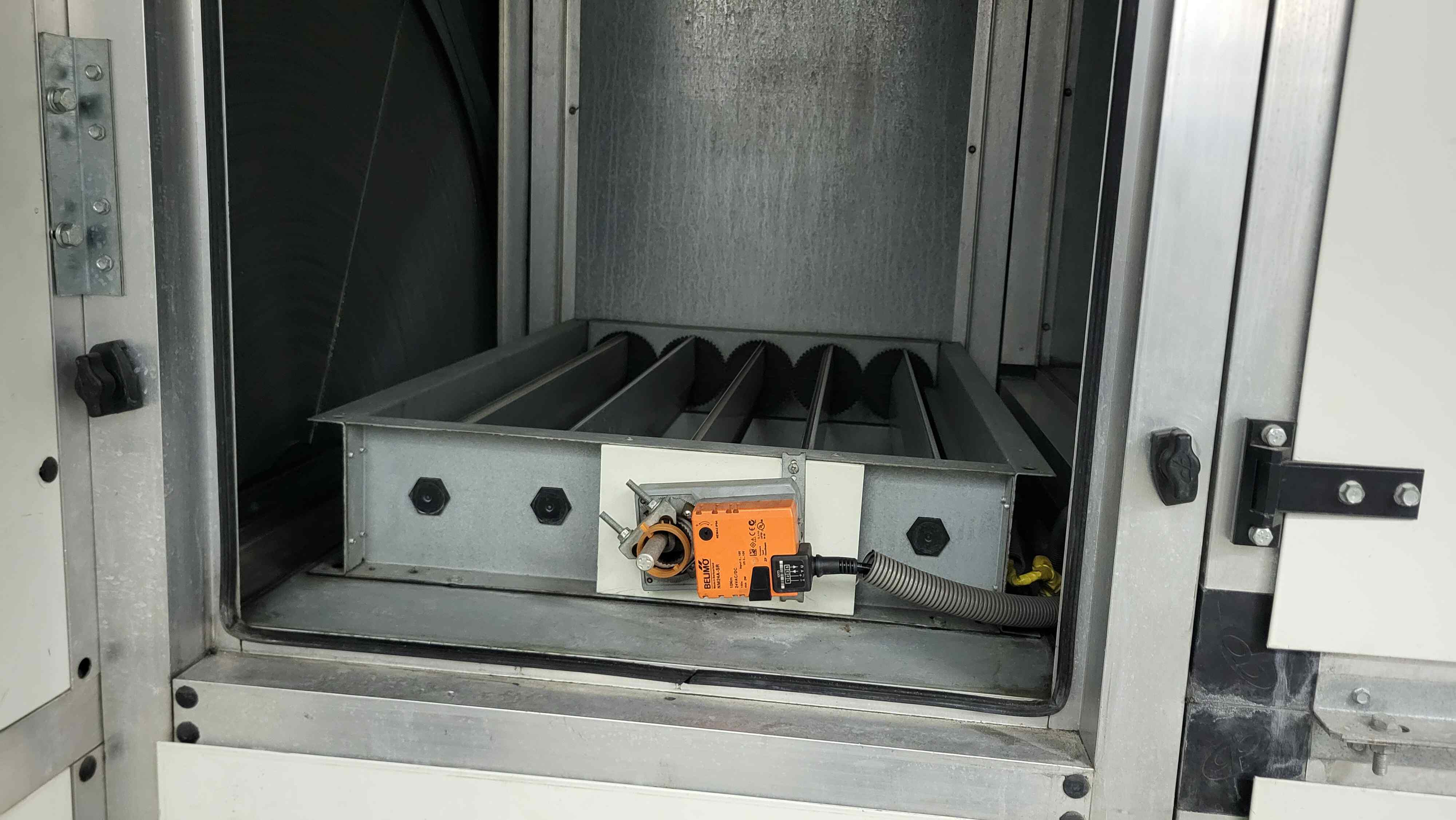

- klapy powietrzne (nawiewne, wywiewne, przeciwpożarowe, mieszające),
- przepustnice w kanałach wentylacyjnych.
BELIMO produkuje siłowniki zarówno do zaworów (obrotowe i przelotowe), jak i do klap powietrznych. To ważne rozróżnienie już na etapie doboru - siłownik do klapy nie zastąpi siłownika do zaworu i odwrotnie.
Siłownik sprężynowy czy elektryczny? Kluczowa różnica
To pierwsze pytanie, które musisz rozstrzygnąć przed zamówieniem.
Siłownik sprężynowy (spring return) po zaniku zasilania wraca do pozycji wyjściowej (otwartej lub zamkniętej) dzięki wbudowanej sprężynie. Stosowany wszędzie tam, gdzie bezpieczna pozycja awaryjna ma znaczenie - nagrzewnice wodne, instalacje grzewcze, klapy pożarowe.
Siłownik elektryczny bez sprężyny (non-spring return) pozostaje w ostatniej pozycji po zaniku zasilania. Stosowany przy klapach mieszających, chłodnicach, systemach VAV, gdzie nie wymagamy powrotu do pozycji awaryjnej.
Częsty błąd: montaż siłownika bez sprężyny na nagrzewnicy wodnej w strefie, gdzie temperatura może spaść poniżej zera. Przy zaniku zasilania zawór zostaje w pozycji, w której był - może dojść do zamarznięcia wymiennika.
Jak obliczyć potrzebny moment obrotowy?
Moment obrotowy siłownika musi być wyższy niż moment potrzebny do przestawienia zaworu lub klapy. BELIMO podaje moment w Nm.
Dla klap powietrznych przyjmuje się orientacyjnie ok. 1-2 Nm na 1 m² powierzchni klapy przy standardowych warunkach. Przy klapach wielopłaszczyznowych, dużych prędkościach powietrza lub długim czasie nieużywania zapas powinien być większy.
Dla zaworów - moment dobiera się na podstawie danych producenta zaworu (wymagany moment otwarcia/zamknięcia). BELIMO oferuje narzędzie online do doboru (BELIMO Select), które uwzględnia typ zaworu, ciśnienie różnicowe i temperaturę medium.
Praktyczna zasada: lepiej wybrać siłownik o 20-30% wyższym momencie niż minimalny wymagany, niż ryzykować pracę na granicy możliwości.
Sygnał sterujący - co podłączyć?
BELIMO oferuje siłowniki w kilku wariantach sygnału sterującego:
| Sygnał | Zastosowanie |
|---|---|
| On/Off (2-punktowy) | Prosta regulacja otwórz/zamknij |
| 3-punktowy (floating) | Regulacja krokowa, sterowniki PLC |
| 0-10 V | Regulacja analogowa, systemy BMS |
| 4-20 mA | Regulacja analogowa, dłuższe trasy kablowe |
| MP-Bus | Sieciowe systemy automatyki budynkowej |
Dobierz wariant zgodny z sygnałem wyjściowym sterownika lub regulatora. Najczęstszy błąd: podłączenie siłownika 0-10 V do sterownika z wyjściem 3-punktowym - siłownik będzie pracował nieprawidłowo lub w ogóle nie zareaguje.
Najczęstsze błędy montażowe
1. Zły kierunek montażu
Siłowniki BELIMO mają określony zakres skrętu (typowo 90°) i kierunek pracy. Montaż w złej orientacji może spowodować, że siłownik otwiera zawór zamiast go zamykać - i odwrotnie. Zawsze sprawdź oznaczenia na obudowie i schemat z instrukcji.
2. Brak ogranicznika kąta skrętu
Część klap ma mechaniczny zakres mniejszy niż 90°. Jeśli nie ustawisz ograniczników w siłowniku, będzie on forsował klapę poza jej możliwości - co niszczy zarówno klapę, jak i sam siłownik.
3. Montaż siłownika na zaworze bez adaptera
Zawory różnych producentów mają różne wymiary osi. BELIMO oferuje szeroki asortyment adapterów - montaż bez odpowiedniego adaptera to proszenie się o luz na połączeniu i niedokładną regulację.
4. Ignorowanie pozycji awaryjnej po uruchomieniu
Po pierwszym uruchomieniu zawsze sprawdź ręcznie, do której pozycji wraca siłownik przy braku sygnału sterującego. Pozycja awaryjna musi być zgodna z projektem instalacji.
Gdzie kupić siłowniki BELIMO?
TECHMES jest autoryzowanym dystrybutorem BELIMO i prowadzi sklep z pełnym asortymentem siłowników i zaworów. Oferujemy:
- Siłowniki BELIMO do central wentylacyjnych - sprężynowe i elektryczne, do klap i zaworów
- Zawory BELIMO - 2- i 3-drogowe, do instalacji grzewczych i chłodniczych
- Dobór siłownika na podstawie danych instalacji - wyślij zapytanie na sklep@techmes.com
Masz pytanie dotyczące konkretnej aplikacji? Skontaktuj się z nami → pomożemy dobrać właściwy siłownik i uniknąć kosztownych błędów.
FAQ
Czy siłownik BELIMO pasuje do każdego zaworu?
Nie - siłownik musi być dobrany do konkretnego zaworu pod kątem rozmiaru osi, wymaganego momentu obrotowego i typu połączenia. BELIMO oferuje szeroki asortyment adapterów, ale zawsze warto zweryfikować kompatybilność przed zamówieniem. W razie wątpliwości skontaktuj się z nami - dobierzemy właściwy model.
Jak sprawdzić czy siłownik pracuje prawidłowo po montażu?
Podaj sygnał sterujący i obserwuj ruch mechaniczny - zawór lub klapa powinny płynnie przechodzić między pozycjami. Sprawdź też pozycję awaryjną: odetnij zasilanie i zweryfikuj czy siłownik wrócił do pozycji zgodnej z projektem (dotyczy siłowników sprężynowych).
Co oznacza oznaczenie NC/NO w siłownikach sprężynowych?
NC (Normally Closed) oznacza, że po zaniku zasilania zawór zamyka się. NO (Normally Open) - zawór otwiera się. Wybór zależy od tego, która pozycja jest bezpieczna dla danej instalacji. Przy nagrzewnicach wodnych w strefach narażonych na mróz zazwyczaj stosuje się NO.
Czy siłownik BELIMO można podłączyć do systemu BMS?
Tak - siłowniki z sygnałem 0–10 V, 4–20 mA lub MP-Bus integrują się bezpośrednio z systemami BMS i regulatorami automatyki budynkowej. Zobacz, jak wygląda to w praktyce w naszym wdrożeniu BMS w zakładzie TECHMES.
