Rodzaje zaworów HVAC - typy, zastosowanie i jak dobrać zawór do instalacji

Rola zaworów w systemach HVAC

Zawory są jednym z kluczowych elementów instalacji HVAC (ogrzewanie, wentylacja, klimatyzacja). Ich głównym zadaniem jest regulacja, ograniczanie lub całkowite odcinanie przepływu medium, najczęściej wody grzewczej lub chłodniczej. Od prawidłowego doboru zaworu zależy:

• stabilność pracy instalacji,

• precyzja regulacji temperatury,

• komfort użytkowników,

• efektywność energetyczna całego systemu.

Nowoczesne zawory coraz częściej współpracują z automatyką budynkową (BMS), umożliwiając dynamiczne sterowanie i optymalizację pracy instalacji.

Źle dobrany zawór może powodować niestabilną pracę instalacji, wyższe zużycie energii i problemy z regulacją.  Nie wiesz, jaki zawór dobrać? Doradzimy rozwiązanie → kontakt



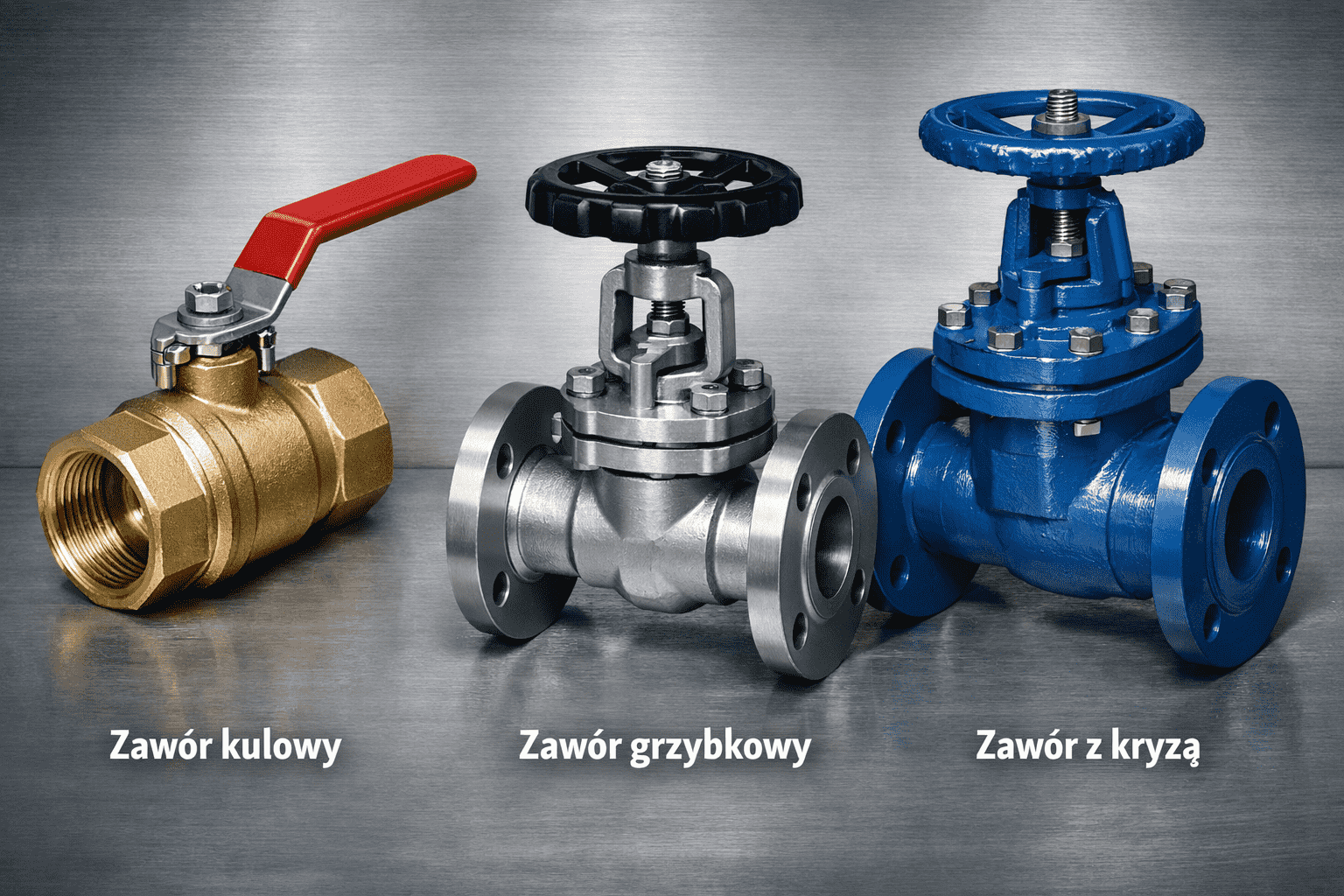

Rodzaje zaworów stosowanych w instalacjach HVAC

Zawory regulacyjne niezależne od ciśnienia (PICV / EPIV)

Są to zawory, które utrzymują stały przepływ niezależnie od zmian ciśnienia w instalacji. Dzięki wbudowanemu mechanizmowi regulacji eliminują konieczność dodatkowego równoważenia hydraulicznego.

Zalety:

• stabilna praca nawet przy zmiennych warunkach,

• wysoka precyzja regulacji,

• mniejsze zużycie energii przez pompy,

• idealne do nowoczesnych instalacji z regulacją strefową.

Stosowane są najczęściej w klimakonwektorach, belkach chłodzących oraz centralach wentylacyjnych.

Inteligentne zawory regulacyjne (z pomiarem energii)

To zaawansowane zawory, które oprócz regulacji przepływu mierzą temperaturę, przepływ i energię cieplną/chłodniczą. Mogą komunikować się bezpośrednio z systemami BMS i umożliwiają:

• monitoring zużycia energii w czasie rzeczywistym,

• optymalizację pracy wymienników,

• szybką diagnostykę błędów instalacji.

Rozwiązanie szczególnie polecane w budynkach komercyjnych, biurowych i przemysłowych.

Zawory kulowe regulacyjne

Zawory kulowe regulacyjne służą do płynnej regulacji przepływu medium. Występują w wersjach:

• 2-drogowych – do regulacji przepływu,

• 3-drogowych – do mieszania lub rozdziału,

• wielodrogowych – do bardziej zaawansowanych układów hydraulicznych.

Często posiadają profilowaną kulę, która zapewnia lepszą charakterystykę regulacji w porównaniu do standardowych zaworów odcinających.

Zawory strefowe (odcinające)

Zawory strefowe służą głównie do odcinania przepływu w poszczególnych obiegach lub strefach budynku. Charakteryzują się:

• wysoką szczelnością zamknięcia,

• niskim przeciekiem wewnętrznym,

• szybkim czasem reakcji.

Są powszechnie stosowane w instalacjach rozdzielczych, pionach oraz systemach z dużą liczbą stref regulacyjnych.

Zawory z kryzą regulacyjną

W tego typu zaworach zastosowano stały lub regulowany element dławiący (kryzę), który poprawia charakterystykę regulacyjną i umożliwia dokładniejsze sterowanie przepływem.

Zastosowanie:

• instalacje wymagające liniowej regulacji,

• układy o niskich przepływach,

• systemy z automatyką modulującą.

Zawory grzybkowe

Zawory grzybkowe są stosowane tam, gdzie wymagana jest bardzo dobra szczelność i szybka reakcja zaworu. Charakteryzują się:

• precyzyjnym zamykaniem,

• dobrą odpornością na wysokie temperatury,

• możliwością pracy przy większych różnicach ciśnień.

Często spotykane w instalacjach grzewczych i przemysłowych.

Klapy i zawory motylkowe

Klapy motylkowe wykorzystywane są głównie w instalacjach o dużych średnicach. Pełnią funkcję zaworów:

• odcinających,

• regulacyjnych (w ograniczonym zakresie).

Ich zaletą jest prosta konstrukcja, niskie opory przepływu i stosunkowo niewielka masa.

Zawory do specjalnych zastosowań

W instalacjach HVAC stosuje się również zawory przeznaczone do:

• wody pitnej (zgodne z normami higienicznymi),

• obiegów chłodniczych,

• instalacji niskotemperaturowych,

• mediów specjalnych.

Dobór takiego zaworu musi uwzględniać materiał wykonania, temperaturę pracy i wymagania sanitarne.

Nie wiesz, który zawór będzie odpowiedni do Twojej instalacji? Dobierzemy rozwiązanie → kontakt



Jak dobrać odpowiedni zawór?

Przy doborze zaworu należy uwzględnić:

• rodzaj instalacji (grzanie, chłodzenie, mieszana),

• wymagany przepływ i ciśnienie,

• sposób sterowania (ON/OFF, modulacja, BMS),

• wymagania dotyczące dokładności regulacji,

• możliwość przyszłej rozbudowy systemu.

Prawidłowy dobór zaworu znacząco wpływa na żywotność instalacji i jej koszty eksploatacyjne.

Błędny dobór zaworu może powodować niestabilność przepływu, hałas w instalacji oraz wzrost kosztów energii.



Nie wiesz, jaki zawór zastosować w swojej instalacji HVAC?
Doradzimy typ zaworu i automatykę, dopasowane do medium, parametrów pracy i sterowania.



Podsumowanie

Zawory w instalacjach HVAC pełnią znacznie więcej funkcji niż tylko otwieranie i zamykanie przepływu. Nowoczesne rozwiązania umożliwiają precyzyjną regulację, bilansowanie hydrauliczne, pomiar energii oraz integrację z automatyką budynkową. Świadomy wybór odpowiedniego rodzaju zaworu to jeden z kluczowych elementów dobrze zaprojektowanej i energooszczędnej instalacji.
