Sterownik uPC3 stosowany w centralach wentylacyjnych VTS wyświetla kody błędów i alarmy w formie oznaczeń – od A0000 wzwyż. Każdy kod niesie konkretną informację o tym, co i gdzie przestało działać prawidłowo. Problem w tym, że lista alarmów liczy ponad 1200 pozycji, a serwisant na miejscu potrzebuje odpowiedzi w kilka minut, nie kilka godzin.
Niezależnie od tego, czy diagnozujesz kody błędów sterownika VTS uPC3, czy szukasz przyczyny alarmu w konkretnej centrali VTS – poniższa lista pomoże szybko zidentyfikować problem.
Poniżej zebraliśmy 10 alarmów, które w naszej praktyce serwisowej pojawiają się najczęściej – z opisem co oznaczają, jakie są najczęstsze przyczyny i od czego zacząć diagnostykę.
Jak odczytać alarm w sterowniku uPC3?
Naciśnij przycisk ALARM na panelu HMI Advanced. Jeśli jest aktywny co najmniej jeden alarm, wyświetlona zostanie lista posortowana według kodu – od najmniejszego do największego. Każdy wpis zawiera kod alarmu, datę i godzinę wystąpienia oraz krótki opis. Czerwona dioda pod przyciskiem ALARM miga gdy alarm jest aktywny, a wyświetlacz pokazuje inny ekran – po wejściu w listę alarmów dioda świeci stale.
Alarmy dzielą się na dwa typy resetu:
- Reset manualny – alarm nie zniknie sam. Po usunięciu przyczyny należy go ręcznie skasować dwukrotnym naciśnięciem przycisku ALARM.
- Reset automatyczny – alarm kasuje się sam po ustąpieniu przyczyny. Część z nich ma dodatkowo licznik prób (np. 3 razy na godzinę) – po przekroczeniu limitu przechodzi w tryb manualny.
Top 10 najczęstszych kodów błędów i alarmów VTS uPC3
A0016 – Wentylator nawiewu 1: Błąd komunikacji
Jeden z najczęstszych alarmów, szczególnie po uruchomieniu instalacji lub aktualizacji oprogramowania. Sterownik uPC3 utracił komunikację Modbus z falownikiem wentylatora nawiewu.
Najczęstsze przyczyny: nieprawidłowy adres Modbus falownika, błędne parametry komunikacji (prędkość 9600, 8n1), uszkodzony lub niepodłączony kabel RS-485, falownik w trybie lokalnym zamiast zdalnego.
Pierwsze kroki: sprawdź adres Modbus falownika (dla wentylatora nawiewu 1 powinien być ustawiony zgodnie z konfiguracją I03 w sterowniku). Zweryfikuj parametry falownika – dla LS iC5: DRV=3, Frq=8, I60=adres, I62=2. Sprawdź ciągłość kabla RS-485 i podłączenie ekranu.

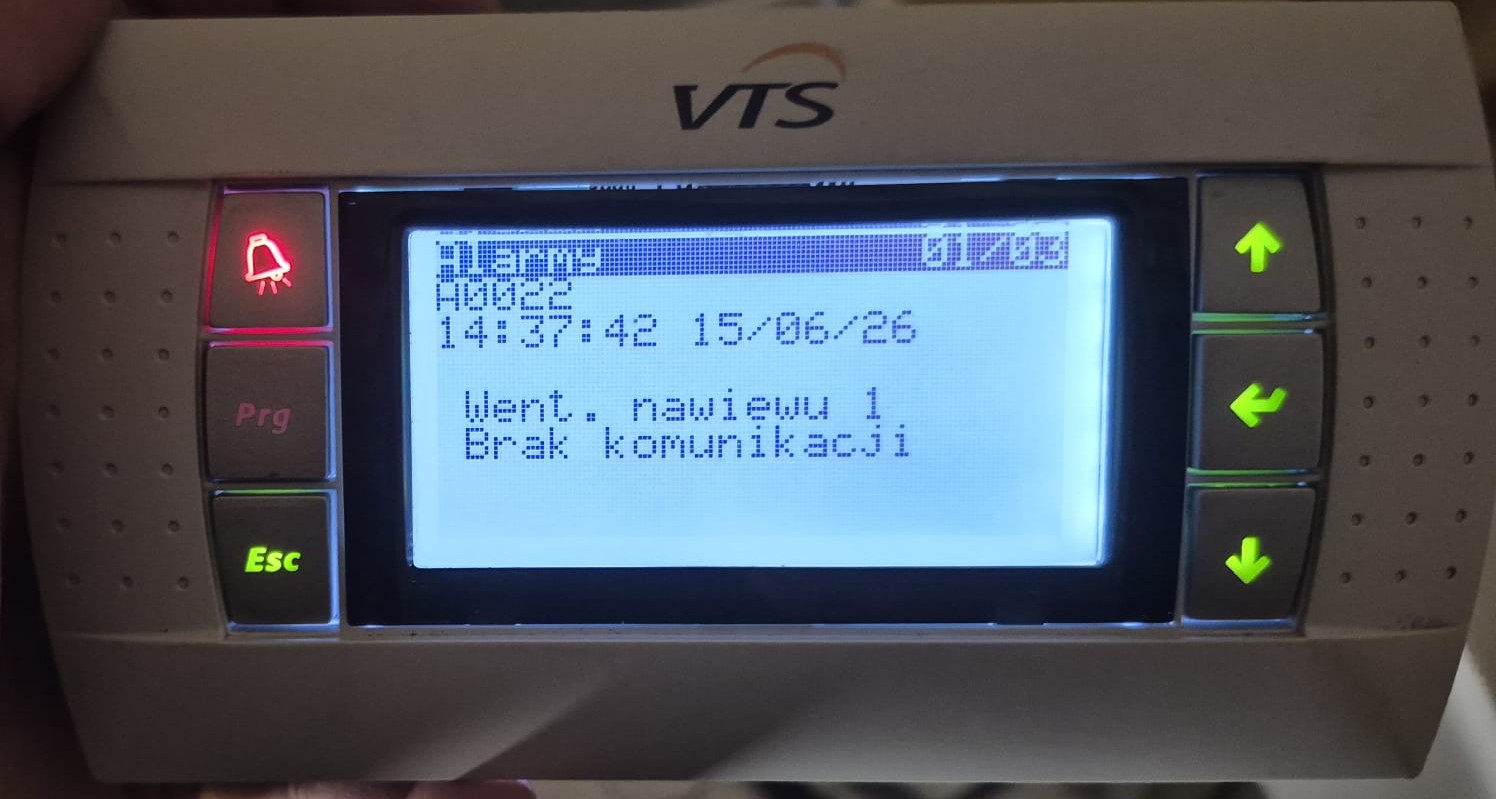

A0022 – Wentylator nawiewu 1: Brak komunikacji
Podobny do A0016, ale dotyczy całkowitego braku odpowiedzi urządzenia na magistrali Modbus. Często pojawia się przy pierwszym uruchomieniu lub po wymianie falownika.
Najczęstsze przyczyny: falownik wyłączony lub bez zasilania, zduplikowany adres Modbus na magistrali, brak rezystora terminującego na końcu linii RS-485.
Pierwsze kroki: potwierdź zasilanie falownika, sprawdź czy na magistrali nie ma dwóch urządzeń z tym samym adresem. Jeśli linia RS-485 jest długa – sprawdź czy zamontowany jest rezystor 120Ω na końcu linii.
A0214 – Temperatura nawiewu: Czujnik nie działa
Sterownik nie odczytuje poprawnej wartości z czujnika temperatury nawiewu (B1). To wejście jest zawsze aktywne – bez niego centrala nie może prawidłowo regulować.
Najczęstsze przyczyny: uszkodzony czujnik NTC, przerwa w okablowaniu, utlenione złącze, czujnik wyrwany z tulei przez konserwatora.
Pierwsze kroki: zmierz rezystancję czujnika NTC B1 między zaciskami (w temperaturze pokojowej ok. 10 kΩ dla NTC10k). Sprawdź ciągłość przewodów do wejścia B1 na sterowniku. Obejrzyj złącza – szczególnie po przeglądach gdzie ktoś mógł przypadkowo wypiąć czujnik.
A0216 – Alarm przeciwzamrożeniowy: Od wejścia cyfrowego
Termostat przeciwzamrożeniowy podłączony do wejścia DI2 zadziałał – wykrył zbyt niską temperaturę przy nagrzewnicy wodnej. To alarm z licznikiem (3 razy na godzinę), po przekroczeniu przechodzi w manualny.
Najczęstsze przyczyny: niedomknięty zawór nagrzewnicy przy niskich temperaturach zewnętrznych, zbyt niska temperatura wody grzewczej, uszkodzony siłownik zaworu (zawór nie otwiera się w pozycji awaryjnej), rzeczywiste ryzyko zamarzania – niedostateczna temperatura wody w obiegu.
Pierwsze kroki: sprawdź temperaturę wody powrotnej (czujnik B5). Zweryfikuj czy zawór nagrzewnicy jest otwarty – szczególnie po zaniku zasilania sprawdź pozycję awaryjną siłownika. Sprawdź parametr nastawy termostatu NF i porównaj z aktualną temperaturą. Jeśli alarm wraca cyklicznie w nocy – problem najczęściej leży po stronie instalacji grzewczej, nie centrali.
A0225 – Temperatura nawiewu: Poza zakresem
Temperatura nawiewu wyszła poza dopuszczalny zakres ustawiony w parametrach serwisowych. Reset manualny – alarm nie zniknie sam.
Najczęstsze przyczyny: awaria nagrzewnicy lub chłodnicy, błędnie ustawiona nastawa minimalna/maksymalna temperatury nawiewu, problem z regulacją (zawór w pełni otwarty lub zamknięty bez reakcji regulatora PID).
Pierwsze kroki: odczytaj aktualną temperaturę nawiewu z menu Info. Sprawdź czy nagrzewnica pracuje (sygnał Y1, stan przekaźnika NO1, pompa obiegowa). Zweryfikuj nastawy min/max temperatury nawiewu w menu serwisowym.
A0234 – Filtr nawiewu: Alarm
Presostat lub przetwornik ciśnienia różnicowego filtra nawiewu sygnalizuje zabrudzenie – spadek ciśnienia na filtrze przekroczył próg alarmowy. Reset automatyczny po wymianie filtra i skasowaniu alarmu.
Najczęstsze przyczyny: zabrudzony filtr (najczęstszy przypadek), uszkodzony presostat, przewód ciśnieniowy presostatu zatkany lub odłączony, błędnie ustawiony próg alarmu.
Pierwsze kroki: sprawdź wizualnie stan filtra. Wymień filtr jeśli jest zabrudzony – to rozwiązuje problem w 90% przypadków. Jeśli alarm wraca po wymianie nowego filtra, sprawdź presostat i jego przewody ciśnieniowe. Pamiętaj: alarm filtrów przy aktywnym pomiarze ciśnienia różnicowego wchodzi w skład alarmu globalnego NO3.
A0235 – Filtr wywiewu: Alarm
Analogiczny do A0234, dotyczy filtra po stronie wywiewu. Często pojawia się jednocześnie z A0234 przy długich przerwach między przeglądami.
Pierwsze kroki: jak wyżej – wymiana filtra, sprawdzenie presostatu i przewodów ciśnieniowych po stronie wywiewu.
A0239 – Brak komunikacji z BMS
Sterownik uPC3 utracił komunikację z systemem BMS (Modbus TCP/IP lub RS-485). Reset automatyczny – alarm kasuje się gdy komunikacja wróci.
Najczęstsze przyczyny: restart systemu BMS lub serwera, zmiana adresu IP sterownika uPC3, problem z siecią LAN, błędna konfiguracja parametrów Modbus po stronie BMS.
Pierwsze kroki: sprawdź czy sterownik uPC3 odpowiada na ping pod adresem 192.168.1.111. Zweryfikuj ustawienia sieciowe w menu sterowniku. Jeśli BMS łączy się przez Modbus RS-485 – sprawdź okablowanie i parametry komunikacji. Upewnij się, że po ostatniej aktualizacji oprogramowania uPC3 nie zmieniły się adresy zmiennych Modbus (lista zmiennych w dokumencie uPC3-BMS Variables).
A0246 – Nagrzewnica: Alarm
Alarm nagrzewnicy – elektrycznej lub wodnej, w zależności od konfiguracji centrali. Dla nagrzewnicy elektrycznej to alarm termostatu bezpieczeństwa (DI2), dla wodnej – alarm niskiej temperatury lub termostatu. Reset automatyczny z licznikiem 3 razy na godzinę.
Najczęstsze przyczyny (nagrzewnica elektryczna): zadziałał wyłącznik termiczny, blokada przepływu powietrza, wentylator nie osiąga minimalnej prędkości przed włączeniem nagrzewnicy.
Najczęstsze przyczyny (nagrzewnica wodna): brak przepływu wody, niska temperatura wody w obiegu, niezadziałanie zaworu regulacyjnego.
Pierwsze kroki: dla nagrzewnicy elektrycznej – sprawdź wyłącznik termiczny na nagrzewnicy (często wymaga ręcznego resetu). Dla nagrzewnicy wodnej – sprawdź pompę obiegową i ciśnienie wody, zweryfikuj temperaturę wody zasilającej.
A0751 – Alarm obrotowego wymiennika ciepła: Brak potwierdzenia pracy
Dotyczy central z regeneratorem obrotowym (kod aplikacji AR). Sterownik nie otrzymuje potwierdzenia obrotu wymiennika RRG – silnik się nie kręci lub sygnał zwrotny jest nieprawidłowy.
Najczęstsze przyczyny: problem z silnikiem EC wymiennika, błędna konfiguracja adresu Modbus silnika RRG (powinien być Addr. 4), nieprzeprowadzona procedura konfiguracji silnika EC po wymianie lub aktualizacji oprogramowania, zabrudzony lub zablokowany rotor wymiennika.
Pierwsze kroki: sprawdź czy wymiennik fizycznie się obraca. Jeśli nie – zweryfikuj zasilanie silnika. Jeśli obraca się ale alarm trwa – sprawdź konfigurację Modbus (Menu ► Konfig. urządz. ► I03, typ VFD RRG = EC). W razie potrzeby przeprowadź procedurę ponownego ustawienia silnika EC zgodnie z instrukcją uPC3 (ekran I15).
Jak zresetować alarmy w uPC3?
Po usunięciu przyczyny alarmu naciśnij przycisk ALARM raz – wyciszy brzęczyk. Naciśnij ALARM po raz drugi – skasuje alarm i centrala może się uruchomić. Jeśli przyczyna nadal istnieje, alarm wróci natychmiast lub po chwili.
Dziennik alarmów (ostatnie 100 zdarzeń) jest dostępny z ekranu alarmu po naciśnięciu ENTER. To cenne źródło informacji przy nawracających problemach – pozwala zobaczyć historię alarmów z datą i godziną.
Potrzebujesz serwisu centrali VTS?
TECHMES jest autoryzowanym serwisem VTS dla Małopolski, Podkarpacia i Śląska. Diagnozujemy i naprawiamy centrale wentylacyjne VTS Ventus, VTS Compact i VTS CBX – w tym awarie sterownika uPC3, falowników i wymienników obrotowych.
- Zgłoś awarię lub zamów przegląd
- Części zamienne VTS: sklep TECHMES (wyślij zapytanie na maila z nr fabrycznym centrali lub zdjęciem uszkodzonego elementu)
FAQ
Centrala VTS wyświetla alarm ale działa normalnie – co to znaczy?
Część alarmów ma charakter ostrzegawczy i nie zatrzymuje centrali – np. alarm zabrudzenia filtrów (A0234) czy alarm komunikacji z BMS (A0239). Centrala działa dalej, ale problem wymaga uwagi. Alarmy zatrzymujące centralę to przede wszystkim: alarm pożarowy (A0242), alarm przeciwzamrożeniowy (A0216), alarm wentylatora i alarm nagrzewnicy. Zawsze sprawdzaj opis alarmu na ekranie HMI – sterownik wyraźnie wskazuje co się dzieje.
Czy mogę samodzielnie zaktualizować oprogramowanie sterownika uPC3?
Tak – aktualizacja jest możliwa przez microUSB, sieć Ethernet lub FTP. Przed aktualizacją koniecznie wykonaj eksport konfiguracji (Menu ► unit cfg. ► ekran I11, plik Export_0X) – centrala musi być w trybie OFF. Po aktualizacji konieczne jest ponowne uruchomienie aplikacji (RESTART APPLICATION) oraz weryfikacja wszystkich nastaw. W razie wątpliwości warto zlecić aktualizację serwisantowi.
Alarm wraca po skasowaniu – co robić?
Jeśli alarm wraca natychmiast lub wkrótce po skasowaniu, przyczyna nie została usunięta. Sprawdź dziennik alarmów (ENTER na ekranie alarmu) – jeśli ten sam kod pojawia się cyklicznie o podobnych porach, szukaj przyczyny związanej z warunkami zewnętrznymi (temperatura zewnętrzna w nocy, obciążenie instalacji grzewczej). Jeśli alarm pojawia się losowo, może wskazywać na problem elektryczny lub z komunikacją.
